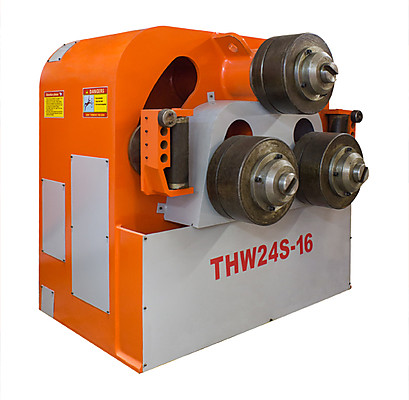

Гидравлический трубогиб Stalex THW24S-16
Гидравлический трубогиб Stalex THW24S-16
Мощный гидравлический профилегиб предназначен для гибки профильных труб и другого металлического проката в вертикальном положении. Крепкая устойчивая конструкция с 2-мя приводными роликами имеет длительный срок службы. Удобство управления достигается за счет уставленного NC-контроллера. Данный станок предназначен для интенсивного промышленного использования в таких областях как нефтехимическая отрасль, корабельное и машиностроительное производства.
Универсальный набор роликов для изгибания профилей (в комплекте поставки):
Технические характеристики
| Питание электродвигателя | 380В |
| Мощность двигателя | 5,5 кВт |
| Скорость проката | 5 м/мин |
| Габариты | 1500х3000х1400 мм |
| Вес | 850 кг |
Команды кнопок пульта управления с NC-контроллером
| SB0: | Экстренная остановка |
| SB1: | Кнопка выбора увеличения |
| SB2: | Кнопка выбора уменьшения |
| SB3: | Включение смазочного насоса |
| SB4: | Перемещение влево верхнего ролика |
| SB5: | Перемещение вправо верхнего ролика |
| SB6: | Остановка верхнего или нижнего ролика |
| SA0: | Медленное или непрерывное движение верхнего ролика |
| SA1: | Подъем/опускание левого опорного ролика |
| SA2: | Перемещение влево/вправо левого опорного ролика |
| SA3: | Подъем/опускание правого ролика |
| SA4: | Перемещение влево/вправо правого опорного ролика |
Особенности
- Предел текучести ≤ 245 МПа.
- Объем масляного бака приблизительно 160 л.
- Объем гидравлической системы приблизительно 200 л.
- Двойные насосы с зубчатой передачей (16 мл/об и 4 мл/об) управляют частью подачи масла с помощью двигателя серии Y.
- Меньший насос регулирует давление с помощью электромагнитного клапана для смазки опорных роликов, подает масло при работе с нагрузкой.
- Во время работы у всех петлей гидравлических цилиндров есть стопорный клапан для поддержания давления, функционирующий с помощью вспомогательного клапана.
- Два приводных ролика.
Прайс лист
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| THW24S-16 | Гидравлический трубогиб Stalex THW24S-16 | по запросу | |
