Кромкоскалывающий станок CHP-21G INV
CHP-21G INV это крупнейший станок в модельном диапазоне. Он пригоден для тяжелых материалов и готов работать в перевёрнутой позиции. Надежная конструкция обеспечивает длинный срок эксплуатации. Он легок в использовании и транспортировки, так же как и младшие модели.

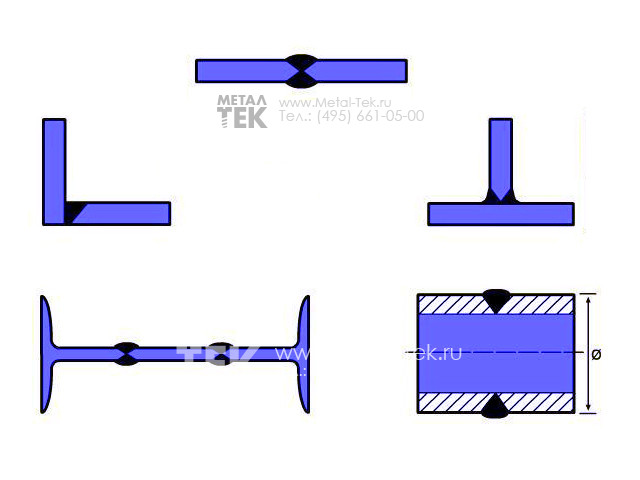

Таблица внизу показывает, какие параметры можно получить с помощью станков модели CHP-21G INV в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;
Углеродистая сталь | ||||||
R=40 Кг/мм2 | R=50 Кг/мм2 | R=60 Кг/мм2 | ||||
a | w | d | w | d | w | d |
22.5° | 20 | 18 | 16 | 14.5 | 13 | 12 |
30° | 20 | 17.5 | 16 | 14 | 13 | 11 |
35° | 20 | 16.5 | 16 | 13 | 13 | 10.5 |
37.5° | 20 | 16 | 16 | 12.5 | 13 | 10 |
45° | 20 | 14 | 16 | 11.5 | 13 | 9 |
x ° | 20 | w*cos a | 16 | w*cos a | 13 | w*cos a |
Нержавеющая сталь | ||||||
R=50 Кг/мм2 | R=60 Кг/мм2 | R=70 Кг/мм2 | ||||
a | w | d | w | d | w | d |
22.5° | 9.5 | 8.5 | 8 | 7.5 | 7 | 6.5 |
30° | 9.5 | 8 | 8 | 7 | 7 | 6 |
35° | 9.5 | 8 | 8 | 6.5 | 7 | 6 |
37.5° | 9.5 | 7.5 | 8 | 6.5 | 7 | 5.5 |
45° | 9.5 | 6.5 | 8 | 5.5 | 7 | 5 |
x ° | 9.5 | w*cos a | 8 | w*cos a | 7 | w*cos a |
Пример. Нам надо снять фаску с углом 45 ° , заготовка — из углеродистой стали с твердостью R=40 кг/мм2. Смотрим верхнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «45о». От этого значения идем влево по строке до столбца R=40 кг/мм2. Значения, которые мы находим, - это ширина фаски (в данном примере — 20 мм) и глубина фаски (на данном примере — 14 мм). То есть при заданных условиях (угол фаски 45о и заготовка из углеродистой стали с твердостью R=45 кг/мм2) можно получить фаску шириной до 20 мм и глубиной до 14 мм.
Технические характеристики
Мощность двигателя | 4 л/с |
Количество оборотов в минуту | 1400 |
Макс. скос глубины с материалами 40 кг в один единый прогон | 20 мм |
Минимальная толщина листа | 9 мм |
Максимальная толщина листа | 50 мм |
Длинна снятия фаски за минуту | 1,7 м |
Снятие фаски трубы минимальным диамметром | 150 мм |
Минимальная ширина плиты | 85 мм |
Вес машины | 430 кг |
Кромкоскалывающий станок CHP-21G INV в работе
Прайс лист на кромкоскалывающий агрегат СНР-21G INV и доп. принадлежности
Артикул | Наименование | Цена, руб | |
---|---|---|---|
CHP-21GINV | Кромкоскалывающий агрегат СНР-21G INV | по запросу | |
CV-233 | Фреза универсальная СНР-21G | по запросу |
