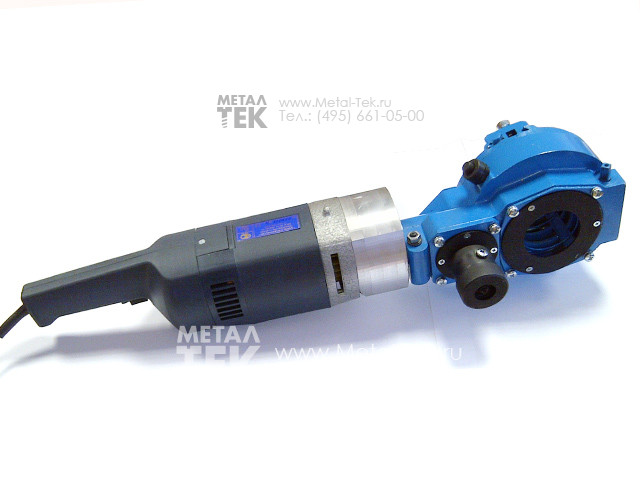

Труборезы ПТМ 14-60, 57-108 электрические и пневматические
Переносные труборезы ПТМ предназначены для резки и снятия фасок на трубах из углеродистых и нержавеющих сталей диаметром 14 -114 мм непосредственно в монтажных условиях. Труборез устанавливается и фиксируется на трубе в любом пространственном положении.
Выпускается три типа труборезов: ПТМ 14-60, ПТМ 57-108, ПТМ 57-114.
Особенности труборезов ПТМ
- Чистый и качественный рез без заусенцев.
- Возможность торцевать, либо одновременно снимать фаску - по необходимости.
- Обработка осуществляется резцами (как токарный станок), что сохраняет структуру металла, в отличие от термической резки, что, в свою очередь, немаловажно при ответственном монтаже трубопроводов на атомных станциях.
- Равномерная рабочая подача режущего инструмента, позволяющая производить одну настройку на различное количество циклов обработки.
- Труборезы ПТМ имеют значительно большую производительность по сравнению с машинами, в конструкцию которых заложена толчковая подача резца.

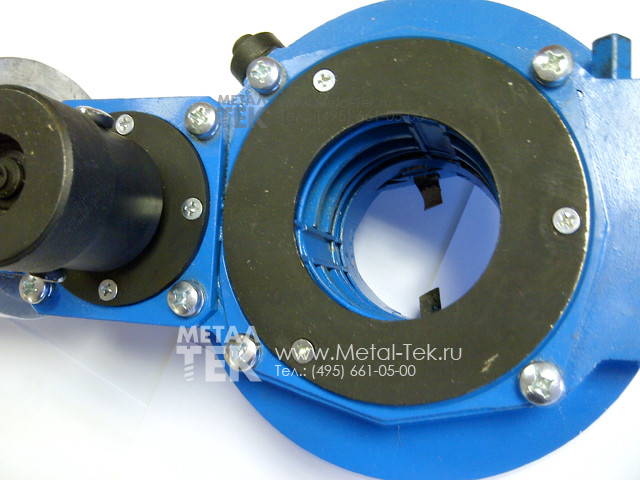

- Самоцентрирующийся механизм зажима трубы.
- Труборез фиксируется на трубе в любом пространственном положении, нет необходимости его удерживать.
- Минимальная комплектация.
- Простота в работе и настройке.
Труборез может оснащаться одним из приводов
- Электродвигатель 220 В 50 Гц
- Электродвигатель 42 В 200 Гц
- Пневмопривод
Комплектация
- В комплекте с труборезом поставляются четыре резца - два отрезных и два фасочных.
Технические характеристики и цены труборезов
| Модель трубореза | Для труб диаметром, мм | Толщина стенки, мм | Скорость резания, мм | Габаритные размеры, мм | Вес, кг | Цена, руб | |
|---|---|---|---|---|---|---|---|
| ПТМ 14-60 | 14 - 60 | до 10 | 6,5 - 12 | 580х170х180 | 15,5 | 128491.50 |  |
| ПТМ 57-108 | 57 - 108 | до 10 | 6,5 - 12 | 710х220х180 | 18,0 | 153671.00 | |
| ПТМ 57-114 | 57 - 114 | до 10 | 6,5 - 12 | 710х220х180 | 18,0 | по запросу | |
Прайс лист на резцы для ПТМ
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| PTMS-200 | Резец отрезной стандартный | по запросу | |
| PTMS-201 | Резец фасочный стандартный | по запросу | |
Прайс лист на резцы ПТМ улучшенные
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| PTMU-100 | Резец улучшенный отрезной | по запросу | |
| PTMU-101 | Резец улучшенный отрезной по нерж.сталям | по запросу | |
| PTMU-102 | Резец улучшенный отрезной удлинённый | по запросу | |
| PTMU-103 | Резец улучшенный отрезной удлинённый по нерж.ст. | по запросу | |
| PTMU-104 | Резец улучшенный фасочный | по запросу | |
| PTMU-105 | Резец улучшенный фасочный удлинённый | по запросу | |
| PTMU-106 | Резец улучшенный фасочный угол 45 гр. | по запросу | |
| PTMU-107 | Резец улучшенный фасочный удлинённый угол 45 гр. | по запросу | |
| PTMU-108 | Резец улучшенный фасочный специальный | по запросу | |
| PTMU-109 | Резец улучшенный фасочный спец. удлинённый | по запросу | |
