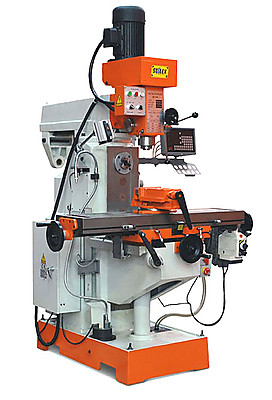

Сверлильно-фрезерный станок Stalex ZX6350C
Используется в серийном и мелкосерийном производстве, точность обрабатываемых изделий позволяет работать станку так же и на опытных производствах и в ряду технологических нужд производства.
Конструкция станка Stalex ZX6350C позволяет работать с вертикальным и горизонтальным шпинделем, станок предназначен для фрезерования плоских поверхностей и фасонного вертикального фрезерования (вертикальный шпиндель), сверления глухих и сквозных отверстий, рассверливания, зенкерования, развертывания.
Разворот верхней части станка на 180º для перехода работы с вертикального шпинделя на горизонтальный шпиндель для дискового, шпоночного и фасонного горизонтального фрезерования. На станке размещена система подачи СОЖ в зону резания с внутренней циркуляции и фильтрации жидкости.
Движение рабочего стола осуществляется по трём плоскостям. Массивный рабочий стол имеет Т-образные пазы для установки и закрепления заготовок и дополнительного оборудования. Станок Stalex ZX6350C укомплектован станочными поворотными тисками для фрезерных и сверлильных операций. На станке установлено автоматическое перемещение стола при помощи электропривода.
Технические характеристики
| Максимальный диаметр сверления | 50 мм |
| Максимальный диаметр торцевой фрезы | 100 мм |
| Максимальный диаметр концевой фрезы | 25 мм |
| Максимальный диаметр растачивания | 120 мм |
| Максимальный диаметр нарезаемой резьбы | М16 |
| Конус шпинделя | МТ4, R8, ISO30 |
| Диапазон вращения вертикального шпинделя: 8 ступеней | 115 - 1750 об/мин |
| Диапазон вращения горизонтального шпинделя: 12 ступеней | 40 - 1300 об/мин |
| Ход шпинделя | 120 мм |
| Расстояние от шпинделя до поверхности стола | 90-400 мм |
| Размер рабочего стола | 1120х280 мм |
| Ход рабочего стола (продольный-поперечный) | 600х230мм |
| Т-образные пазы: 3 | 14 мм |
| Диапазон поворота вертикального шпинделя | 90° влево / 90° вправо |
| Мощность главного электродвигателя | вертикальный 0,85/1,5 кВт горизонтальный 2,2 кВт |
| Автоматическое перемещение стола электроприводом | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | стандартная комплектация |
| Система подачи СОЖ | стандартная комплектация |
| Габариты (ДхШхВ) | 1600х1400х2220 мм |
| Масса станка | 1120 кг |
Особенности
- Массивная чугунная конструкция.
- Основные узлы станка изготовлены из высокопрочного чугуна или стали.
- Вертикальный и горизонтальный шпиндель, разворот верхней части станка на 180º.
- Перемещение стола в трёх плоскостях.
- Автоматическое перемещение стола при помощи электропривода.
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V).
- Система подачи СОЖ.
- Подсветка рабочей зоны станка.
- Комплектуется поворотными тисками и оснасткой.
- Возможность поворота вертикального шпинделя в обе стороны на 90°.
- Комплектуется поворотными тисками и оснасткой.
- Возможность поворота вертикального шпинделя в обе стороны на 90°.
Прайс лист
| Артикул | Наименование | Цена, $ | |
|---|---|---|---|
| ZX6350С | Сверлильно-фрезерный станок Stalex ZX6350C | по запросу | |
