Кромкоскалывающая машина CeVisa CHP-12 для подготовки кромок под сварку

Кромкоскалывающий агрегат CHP-12
  • Кромкоскалывающий агрегат CHP-12
  • Кромкоскалывающий агрегат CHP-12
  • Кромкоскалывающий станок CHP-12
  • Кромкоскалывающий станок СНР-12
  • Кромкоскалывающий агрегат CHP-12
  • Фреза кромкоскалывающего
  • Кромкоскалывающий агрегат CHP-12

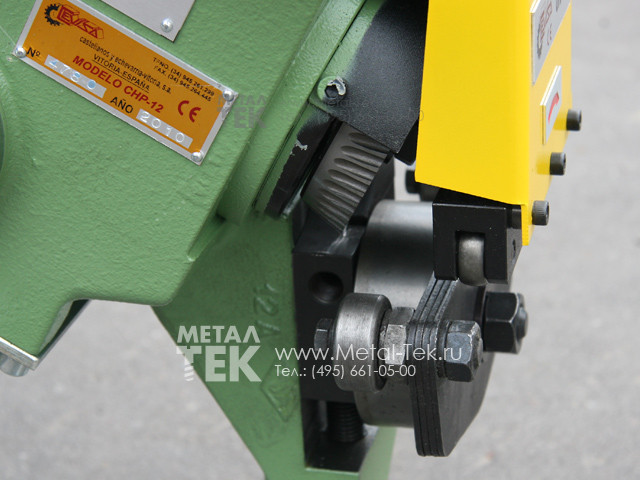

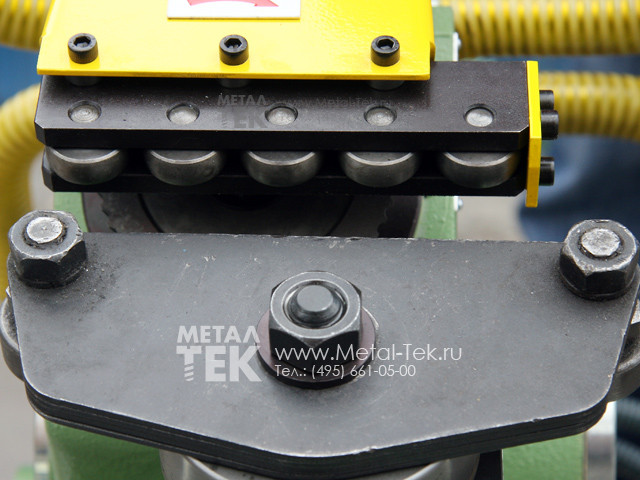

  • Фреза и подающие ролики кромкоскалывающего агрегата Cevisa CHP-12 380В
  • CHP-12
  • Стандартный набор принадлежностей: фреза и набор инструментов
  • Схема
  • Варианты разделки кромок

Кромкоскалывающий агрегат (фаскосниматель) СНР-12 предназначен для снятия фаски на листовой стали под сварку. Возможна разделка односторонних и двухсторонних кромок. Скорость подачи равна скорости вращения фрезы. Обработка производится путем скалывания кромки специальной фрезой, качество получаемой поверхности - грубое. Фаскосниматель может комплектоваться фрезами для работы с углеродистой сталью, нержавеющей сталью, а также алюминием.

Возможности фаскоснимателя:

В таблице приведены технические данные: какую фаску можно снять фаскоснимателем СНР-12 в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (катет); R - твердость металла;

  Углеродистая сталь
R=40 Кг/мм2     R=50 Кг/мм2     R=60 Кг/мм2
a w d w d w d
22.5° 12 11 10 9 8 7.5
30° 12 10 10 8.5 8 7
35° 12 9.5 10 8 8 6.5
37.5° 12 9 10 7.5 8 6
45° 12 8.5 10 7 8 5.5
  Нержавеющая сталь
R=50 Кг/мм2    R=60 Кг/мм2    R=70 Кг/мм2
a w d w d w d
22.5° 6 5.5 5 4.5 4.2 3.8
30° 6 5 5 4.3 4.2 3.6
35° 6 5 5 4 4.2 3.5
37.5° 6 4.5 5 4 4.2 3.3
45° 6 4 5 3.5 4.2 3

Пример: необходимо снять фаску под углом 30

° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях, можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.

Технические характеристики

Толщина обрабатываемых листов: 3 - 40 мм
Ширина фаски (мах диагональ): 12 мм
Углы обработки: 22.50, 25.0, 30.0, 35.0, 37.5, 45.0°
Глубина снятия (при угле обработки 45°): 8,7 мм
Скорость снятия фаски: 2,6 м/мин
Напряжение питания электродвигателя: 380В
Мощность привода фрезы: 3000Вт
Частота вращения вала двигателя: 1400 об/мин
Диаметр фрезы: 93мм
Вес фаскоснимателя: 65 кг
Автоматическая подача +
Возможность обработки труб диаметром от 100мм

Особенности кромкоскалывающего станка СНР-12

  • Фаскосниматель имеет автоматическую подачу, что обеспечивает одинаковую ширину фаски по всей длине обрабатываемой детали.
  • Если обрабатываемая заготовка или конструкция имеют большие размеры (например стальной лист), фаскосниматель крепится прямо на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить фаскосниматель от начала и снять его в конце заготовки.
  • Если необходимо снятие фаски с двух сторон листа, после прохода фаскоснимателя по верхней части детали, достаточно просто перевернуть его и запустить его в обратном направлении.
  • При больших объемах работы, когда необходимо обрабатывать кромку стального листа как сверху так и снизу, рекомендуется использовать комплект из двух моделей: СНР-12 и СНР-12G. Модель фаскоснимателя СНР-12G выполнена в "перевернутом виде" - специально для снятия фаски с нижней стороны листа и комплектуются колесной подставкой, которая позволяет применять аппарат не поднимая его. Таким образом, имея комплект из двух фаскоснимателей - «обычного» и «перевернутого», можно обрабатывать кромки с двух сторон, избегая трудоемких манипуляций с большой и тяжелой заготовкой.
  • При разделки кромок на заготовках небольшого размера, фаскосниматель устанавливается на рабочем столе, а детали подаются вручную.
  • Используя специальное крепление, фаскосниматель может обрабатывать наружную кромку трубы диаметром от 100 мм и снимать фаску под углом 22.5, 30.0, 35.0, 37.5, 45°.

Комплектация

  • СНР-12 стандартно выполнен для снятия фаски под углом 30°.
  • Чтобы снимать фаску под другими углами, применяются дополнительные приспособления для каждого из углов 22.5°, 35.0°, 37.5°, 45.0°.
  • Модели с индексом "G" имеют универсальное угловое устройство, позволяющее плавно регулировать угол в диапазоне от 25° до 45°.

Кромкоскалывающая машина CeVisa CHP-12

Прайс лист на кромкоскалывающий агрегат СНР-12 и доп. принадлежности

Артикул Наименование Цена, руб
CHP-12Кромкоскалывающий агрегат СНР-12 380В (в комплекте с фрезой 30 град.) по запросу
CV-225Угловое устройство для снятия фаски под углом 22.5 по запросу
CV-226Угловое устройство для снятия фаски под углом 25.0 по запросу
CV-227Угловое устройство для снятия фаски под углом 35.0 по запросу
CV-228Угловое устройство для снятия фаски под углом 37.5 по запросу
CV-229Угловое устройство для снятия фаски под углом 45.0 по запросу
CV-230Фреза стандартная по запросу
CV-232Фреза для обработки нержавеющей стали по запросу
CV-12Тележка для СНР12по запросу
